SN 螺紋安裝

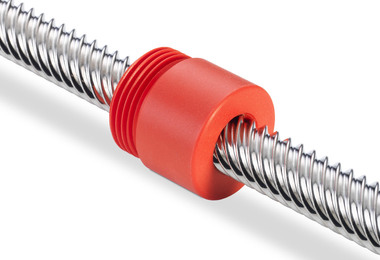

這就是獨創(chuàng)的紅色 Supernut。 SN 螺母在過去 25 年中是 Thomson BSA 最暢銷的產品之一。 有廣泛的尺寸范圍可選，直徑從 3/16 英寸至 1/2 英寸。 由專門的聚合物制成而成，擁有極佳的效率與磨耗壽命，該螺母可為那些緊湊套件提供高性能絲杠解決方案。 如果需要消隙運行，嘗試一下我們的 SNAB 或 XC 產品。 螺紋安裝型，可提供可選安裝法蘭。
Click here to optimize your design with a custom lead screw and nut solution.
讓 Thomson 幫您做出選擇！
- Linear MOTIONEERING® Ball & Lead Screw Sizing & Selection Tool >
SN螺紋安裝規(guī)格（公制）：
| 直徑 (mm) |
導程 (mm) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 35 | 45 | |
| 10 | X | X | X | X | X | X | X | |||||||
| 12 | X | X | X | X | X | X | X | X | ||||||
| 16 | X | X | X | X | X | X | ||||||||
| 20 | X | X | X | X | X | X | ||||||||
| 24 | X | |||||||||||||
規(guī)格:
| 直徑 (in) | 導程(英寸, 除非另有說明) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| .050 | .0625 | .063 | 2 mm | .083 | .100 | .125 | 4 mm | .167 | .200 | .250 | .375 | .500 | .800 | 1.00 | 1.20 | 2.00 | |
| 3/16 | X | ||||||||||||||||
| 1/4 | X | X | X | X | |||||||||||||
| 5/16 | X | X | X | X | |||||||||||||
| 3/8 | X | X | X | X | X | X | X | X | X | X | X | X | |||||
| 7/16 | X | X | X | ||||||||||||||
| 1/2 | X | X | X | X | X | X | X | ||||||||||
| 5/8 | X | X | X | X | X | X | |||||||||||
| 3/4 | X | X | X | X | X | X | X | ||||||||||
| 1 | X | X | X | X | X | X | |||||||||||
| 1 1/4 | X | X | |||||||||||||||
| 1 1/2 | X | X | X | X | |||||||||||||
SN 線型安裝概覽
- 成熟的經(jīng)典產品
- 間隙小于 0.010 英寸
- 是緊湊封裝中需要高性能絲杠解決方案的理想選擇。
- 極佳的效率與磨耗壽命
